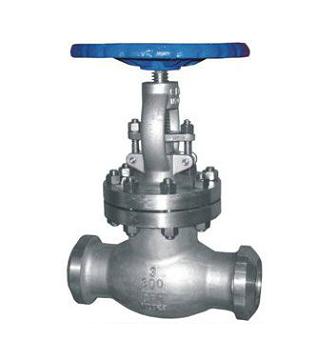

美标焊接截止阀

简要描述：一、结构特点截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，截止阀的主要优点有： 1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。 2、密封面不易磨损、擦伤，密封性较好，寿命较长。 3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。 4、端部采用焊接，密封更加可靠。二、主要技术参数公称压力：150LB~600LB；公称尺寸：1"~16"；

产品型号：美标焊接截止阀
产品分类：截止阀

产品咨询联系我们

产品分类

相关新闻

详细介绍

一、结构特点

截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，截止阀的主要优点有：

1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2、密封面不易磨损、擦伤，密封性较好，寿命较长。

3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。

4、端部采用焊接，密封更加可靠。

二、主要技术参数

公称压力：150LB~600LB；

公称尺寸：1"~16"；

适用温度：425℃（WCB）；-29~325（CF8）

适用介质：水、气、油品等(WCB)；硝酸类（CF8）

三、相关标准

1、设计制造：BS 1873；

2、结构长度：ASME B16.10；

3、压力温度：ASME B16.34；

4、检查试验：API 598。

四、主要零件名称及材质

零件名称	材质	材质
阀体	WCB	CF8
阀瓣	WCB	CF8
阀杆	2Cr13	304
垫片	金属缠绕石墨	金属缠绕石墨
阀盖	WCB	CF8
螺栓	35	304
填料	柔性石墨	柔性石墨
密封面	13Cr	304
填料压盖	WCB	CF8
